TR7710i

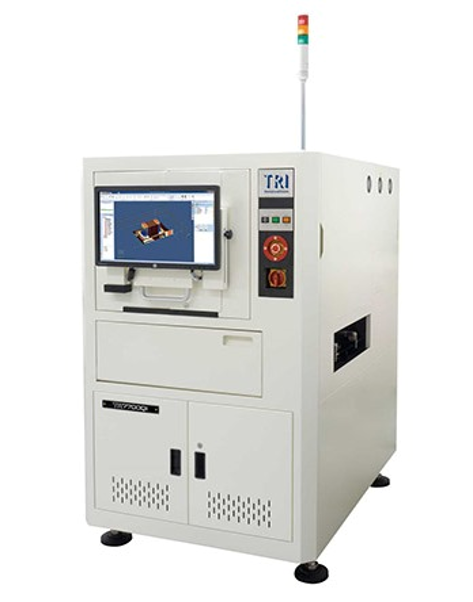

Macchina in-line TR7710i 2D



La macchina TR7710i abbina una telecamera ad alta risoluzione ad un sistema di luce multi fase per catturare immagini dettagliate dei PCB. La nuova soluzione ottica migliora la capacità di analizzare le schede con componenti alti,  grazie all’ aumentata DOF (profondità di campo). La macchina è ideale come soluzione economica a fine linea o per un accurato controllo pre-reflow.
La TR7710i utilizza lo stesso software delle soluzioni 3D della TRI, risultando così facilitata la programmazione unica delle varie macchine.

  • Una macchina AOI economica pre e post reflow
  • Stessa piattaforma software dei sistemi 3D per una perfetta compatibilità
  • Telecamera ad alta risoluzione da 6,5 MPixel
  • Programmazione facile con librerie componenti pre configurate in macchina
  • Ispezione stop-and-go con ampia profondità di campo
  • Risoluzione - 10 o 12,5 micron


Camera:
1 top camera a colori da 6,5 MPixel

Illuminazione:
multi fase RGB+W LED

Risoluzione ottica:
10 o 12,5 micron

Velocità di ispezione 2D:
12,5 micron - 51,2 cm2/sec
10 micron - 32,8 cm2/sec.

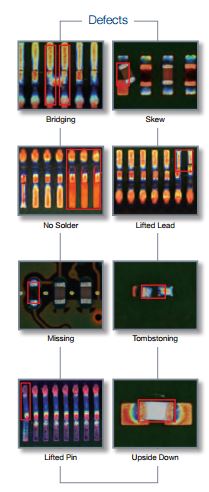

Tipi di ispezione:
Ispezione componenti: Missing, Tombstoning, Billboarding, Polarity, Rotation, Shift, Wrong Marking (OCV), Defective, Upside Down, Extra Component,Foreign Materia
Ispezione saldatura: Excess Solder, Insufficient solder, Bridging, Through-hole Pins, Lifted Lead, Golden Finger Scratch/Contamination

Dimensione PCB:
Dimensione minima: 50 x 50
Dimensione massima: 510 x 590 mm

Velocità di ispezione:

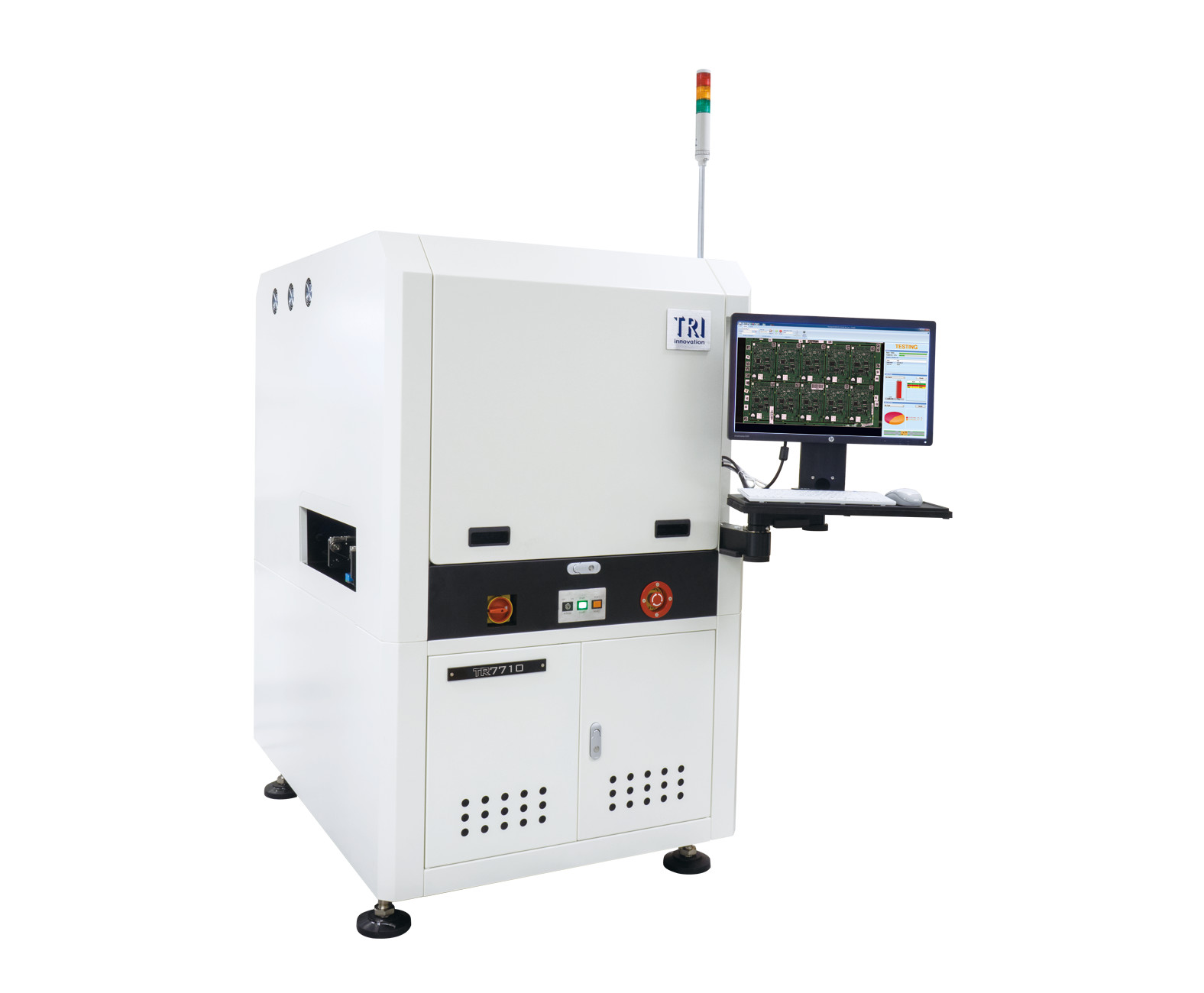

TR7710 :
12,5 micron - 400x400 mm  in modalità speed e 510x460 mm in modalità standard

TR7710:
10 micron - 330x250 mm  in modalità speed e 510x460 mm in modalità standard

TR7710DL:
12,5 micron - 510x310 in modalità standard con una linea e 510x590 mm in modalità standard con due linee

TR7710DL:
10 micron - 510x310 in modalità standard con una linea e 510x590 mm in modalità standard con due linee

Peso massimo scheda:
3kg
