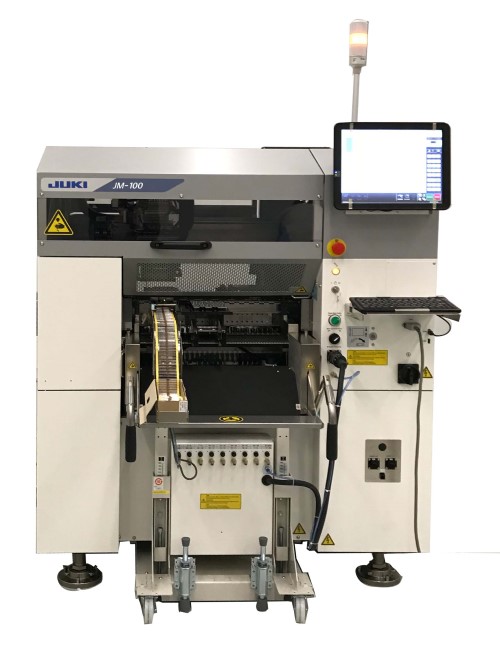

JM - 100 Multitask Platform per componenti Odd Shape

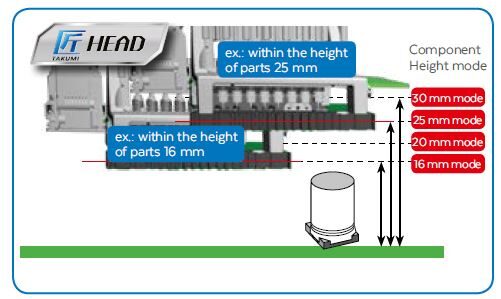

La pick&place JM-100 di Juki  per componenti Odd Shape è tra le macchine più veloce della sua categoria. La macchina piazza il componente entro 0,6 secondi con il nozzle vaccum e entro 0,8 secondi con il nozzle gripper. La velocità è ottimizzata grazie alla testa Takumi che ha 8 nozzles ed è configurata con un laser che regola l'altezza automaticamente, in base all'altezza del componente, per minimizzare il movimento e ottimizzare la velocità.
La macchina può montare componenti dallo 0603 a 50 mm quadrati con un peso fino a 200 g. e una altezza fino a 30 mm.



Specifiche tecniche:
Testa di piazzamento
Testa laser multi-nozzle ( 8 nozzles)
Vision camera

Velocità di montaggio:
0,6 sec. /componente con il vacuum
0,8 sec. / componente con il grip

Range componente:
0603 - 50 mm con centraggio laser
3 mm - 50 mm con centraggio tramite il sistema di visione

Altezza massima componente:
30 mm

Accuratezza:
±0.05 mm per centraggio laser
±0.04 mm per centraggio con sistema di visione

Dimensione scheda:
410 x 360 mm con 1 clamping
800 x 360 con 2 clampings
