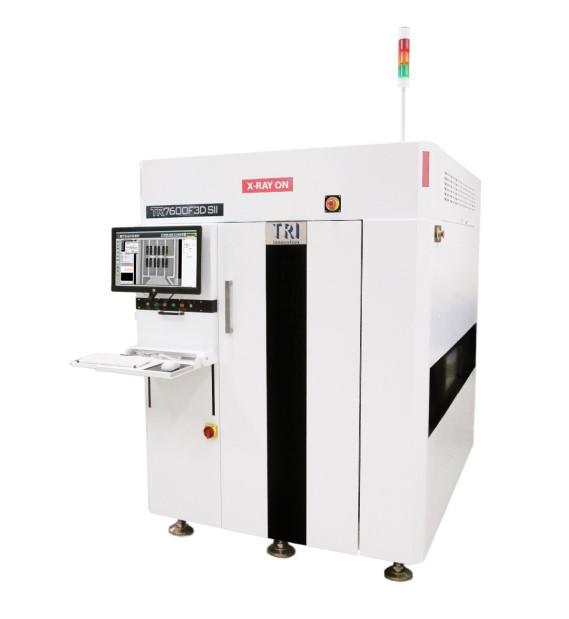

La TR7600F3D SII è costruita su un nuovo e più robusto design della piattaforma meccanica, che raggiunge una velocità fino a 10 FOV/s, cioè due volte più veloce del modello precedente. Il sistema è anche in grado di ispezionare PCB di grandi dimensioni, fino a 900×460 mm, adattandosi perfettamente a molteplici settori e applicazioni. L'alta qualità del sistema 3D AXI TR7600F3D SII si affianca ad una manutenzione minima e ad un'ispezione caratterizzata da un'alta affidabilità.
La piattaforma AXI semplifica la manutenzione per mezzo della funzione Smart Monitoring, che comprende la calibrazione automatica e il monitoraggio dello stato dei componenti chiave per garantire la totale funzionalità del sistema. La soluzione Big Data Ready consente lo scambio di dati con le applicazioni MES, migliorando il tasso di rendimento e la tracciabilità.
La macchina TR7600F3D SII si è aggiudicata il Global Technology Award.
Sorgente raggi X - Flat Panel:
130KV
Risoluzione ottica variabile:
5, 10, 15, 20, 25, 30 micron (da fabbrica configurata con 3 risoluzioni)

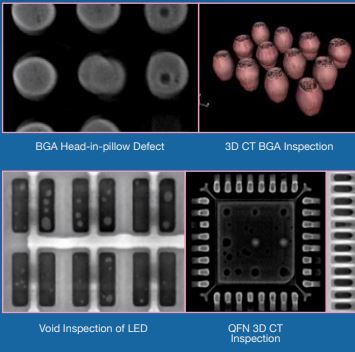

Tipi di ispezione
2D, 2,5D, 3D, CT (opzione)
Tipi di ispezione componenti:
presenza, tombstoning, billboarding, polarità, disallineamento e rotazione.
Tipi di ispezione saldatura:
eccesso/difetto saldatura, pin alzato e/o noninserito, corto circuito, non bagnabilità e void.
Assi di movimentazione (6 gradi di libertà) :
Viti senza fini di alta precisione con servomotori con AC a controllo di movimento, risoluzione degli assi 1 micron.
Dimensione scheda:
min. 50 x 50 mm mass. 900 x 460 mm spessori da0,6 a 7 mm
Board clearance:
Top: 20 µm-50 mm; 15 µm-30 mm; 10 µm-15 mm; 5 µm-6 mm;
Bottom: 70 mm
Edge: 3 mm
Maggiori su richiesta
