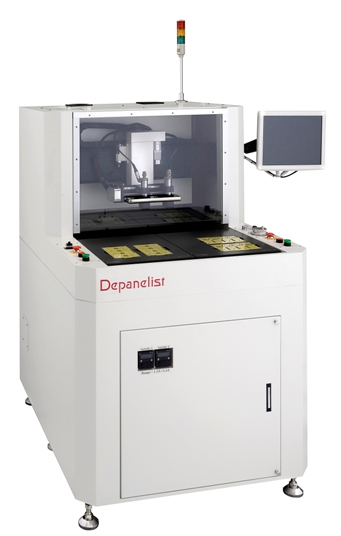

Macchina per Depaneling PCB AUO-3000C / AUO-4000C

I modelli AUO-3000C / AUO-4000C sono macchine appositamente studiate e concepite per la separazione in automatico dei circuiti stampati con i testimoni di supporto. La macchina, dalla struttura estremamente robusta, è fornita con un doppio piano di lavoro per dare la possibilità di fare carichi alternati, riducendo così i tempi morti e aumentando l' output. Grazie ad un potente aspiratore (fornito di serie), coadiuvato da un efficiente ionizzatore posizionato in prossimità dell’ utensile di taglio, viene garantita una efficace rimozione delle polveri createsi durante le fasi di taglio e con il sistema di cambio automatico dell'utensile, viene garantita la continuità della produzione, riducendo drasticamente i fermi macchina.  Inoltre, con la telecamera a colori fornita di standard nella macchina con funzione fiducial, è anche possibile verificare e simulare il percorso di taglio per prevenire eventuali errori effettuati durante la fase di programmazione.
La condizione del bit di fresatura influenza direttamente le prestazione di taglio e tramite il sensore di rilevamento dell’ utensile, viene segnalato in tempo reale se questo è integro e posizionato correttamente. La tracciabilità viene garantita dal software macchina, sia con la lettura del quadrotto che della singola scheda.



Piano di lavoro
2 piani scorrevoli

Area di lavoro
X:450mm, Y:520mm, Z:60 mm  (AUO-4000C)
X:330mm, Y:350mm, Z:60 mm  (AUO-3000C)

Area di taglio
max: x:450mm; Y:520mm (AUO-4000C)
max: x:330mm; Y:350mm (AUO-3000C)

Altezza massima componente
Top side: 15mm;
Bottom side: 35mm (universal jig) oppure 45 mm ( con jig speciale)

Spessore PCB
0,5 fino a 3,0mm
Versioni potenziate per taglio pcb in alluminio

Diametro del router:
0,8 - 2.0 mm: possibilità di avere diametri superiori a 2.0mm

Accuratezza del taglio
 ± 0,08 mm

Ripetibilità posizionamento:
 ± 0,02 mm
Accuratezza posizionamento:
 ± 0,01 mm

Velocità di movimento
 YR: 1200mm/sec, Z: Max. 750 mm/sec
Velocità di taglio
X, Y, Z: 100 mm/sec (dipende dalle specifiche del BIT )

Dimensione macchina
1789 x 1400 x 1435 mm + 561mm per la torre di segnalazione  (AUO-4000C)
1565 x 1110 x 1462 mm + 561mm per la torre di segnalazione  (AUO-3000C)


Peso
circa 660 kg (AUO-4000C)
circa 460 kg (AUO-3000C)
