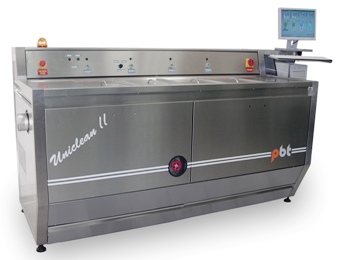

UNICLEAN è un sistema di pulizia universale sviluppato specialmente per la pulizia di assemblaggi elettroniche e parti meccaniche. Il sistema soddisfa i seguenti criteri:
L'alta richiesta di pulizia degli assemblaggi elettronici (secondo le specifiche MIL).
Requisiti per altri tipi di processi di pulizia (parti meccaniche).
Requisiti riguardanti la salvaguardia dell'ambiente, basso consumo di liquido di lavaggio.
UNICLEAN è una macchina efficiente ed economica adatta specialmente per:
Produzione prototipi.
Lotti di produzione piccolo e media quantità
Fabbriche dove non devono essere generate scarti.
Lo sviluppo del sistema di pulizia UNICLEAN segue strettamente tutte le regole in materia di protezione ambientale. Questa unità non produce acqua di scarto cui il cliente deve disfarsene.
L'uso di filtri meccanici (fino a 1 micron ) possono essere facilmente sostituiti. Il contenuto dei filtri a carboni attivi, una volta esauriti, possono essere eliminati.
Il contenuto del filtro scambiatore di ioni può essere rigenerato da ditte specializzate. Nel caso in cui il solvente ecceda i limiti specificati di contaminazione, verrà sostituito ed anch'esso potrà essere eliminato. Il Sistema di Pulizia UNICLEAN può essere usato con diverse tecnologie di pulizia:
Tutti i processi a solvente.
Pulizia con MPC (pulitore a micro-fase prodotti da Dr. Wack Chemie GmbH, Germania).
Processi con solventi a semi-acqua.
Processi con solventi alcalini a base d'acqua.
Più processi di pulizia possono essere combinati in un unico sistema, per esempio: processo a semi-acqua per PCB con tecnologia SMT e processo con solvente alcalino per PCB a componenti con piombo. Questo risultato può essere ottenuto mediante una macchina a 5 o 6 posizioni, che risulta essere molto efficiente per schede montate a tecnologia SMT ma allo stesso tempo proteggono i componenti con piombo dall'attacco dei solventi.

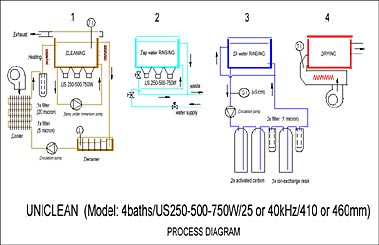

Configurazione tipica per macchina a 4 posizioni con tecnologia MPC con pompa extra per spray ad immersione (opzionale) e dispositivo ultrasuoni nella seconda vasca (opzionale):

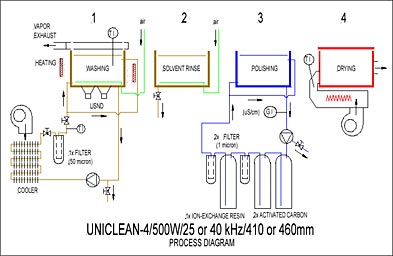

Configurazione tipica per macchina a 4 posizioni per processo a semi-acqua:
1. Vasca solvente:
● La temperatura viene controllata e mantenuta costante grazie ad un potente sistema di riscaldamento e raffreddamento.La pulizia risulta efficiente grazie all'aiuto degli ultrasuoni o dell'agitazione mediante aria compressa (compressore senza olio è fornito con la macchina)Agitazione con Azoto può essere installato su richiesta.
● Il sistema di filtraggio a circuito chiuso ha un sistema di pompe libero da guarnizioni.
2. Sciacquo solvente:
● La vasca di sciacquo viene agitato dall'aria compressa o azoto (opzionale).
3. Sciacquo finale mediante acqua DI (Deionizzata):
● Lo sciacquo finale a loop chiuso, con acqua DI, funziona a circolo chiuso mediante rigenerazione a carboni attivi ed a scambiatori di ioni; è presente anche un filtraggio meccanico fine (1 micron). La qualità del processo di lavaggio viene monitorizzato dal sistema attraverso una continua misurazione della conducibilità.
4. Asciugatura:
● Aria calda alla massima temperatura di 80°C viene soffiata nella camera d'asciugatura. Tempo tipico d'asciugatura è di 10 min.
1. Lavaggio MPC:
● La vasca e le opzioni di configurazione sono stesse della configurazione per solvente, ma in aggiunta viene installata una vasca di decantazione sotto le vasche di processo. Le vasche di processo hanno un sistema di trabocco per l'eliminazione delle impurità sulla superficie del liquido.
2. Sciacquo d'acqua:
● La vasca di sciacquo ha un sistema per il trabocco e valvola a solenoide per l'ingresso dell'acqua, controllata via PC. Questo assicura un ottimo flusso d'acqua nuova nella vasca e il mantenimento dei livelli.
3 - 4. sono gli stessi della configurazione precedente.
Il controllo del processo e il funzionamento macchina avviene mediante PC. Questo concetto rende le operazioni facili da eseguire e permette di salvare continuamente i dati. Il software è diviso in tre livelli ed ogni accesso al livello superiore è protetto da password.
L'avanzamento del processo viene totalmente mostrato a monitor e perciò è molto sicuro sia per le operazioni manuali che per le programmazioni settimanali. È anche possibile eseguire la stampa dei dati.
