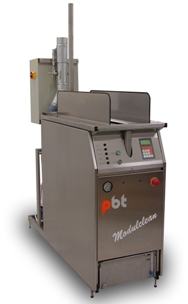

ModuleCLEAN è un sistema modulare di pulizia per ogni tipo di applicazione nell'elettronica industriale:
● Pulizia lamine
● Pulizia errori di stampa
● Pulizia di PCB dopo la saldatura
● Pulizia dopo il processo di saldatura ad onda
● Pulizia di parti contaminate da grasso, polvere, inchiostro e rivestimenti organici
● Pulizia di parti meccaniche di precisione e parti ottiche
ModuleCLEAN può essere configurato secondo le esigenze del cliente:
● Può trattare processi con differenti agenti pulenti
● Può ricoprire un ampio raggio di applicazioni dal laboratorio alla produzione di massa
● Può essere configurato come un processo con ricircolo oppure con un continuo ingresso ed uscita di acqua
ModuleCLEAN è progettato con una vasca di grandi dimensioni:
● Pulizia della lamine di dimensione più comune, fino ad un massimo di 29"x 29"
● Piccole formati di PCB possono essere bloccati in fila mediante un telaio speciale. Questo metodo è molto vantaggioso dal punto di vista del processo di pulizia e permette una diminuzione dell' energia richiesta senza che nessuna scheda copra le altre.
E' usato per agenti pulenti non infiammabili (di tipo alcalino o a MicroEmulsione).
Questo modulo è formato da una camera spray equipaggiata da un collettore rotante lungo i due lati della vasca.
I collettori hanno nozzle piatti per assicurare un copertura uniforme dell'intera superficie disponibile per la pulizia.
Dimensioni massime effettive dell'area di pulizia sono 760x760x80mm. La camera spray è chiusa durante il ciclo di spray.
L'agente pulente circola grazie ad una pompa centrifuga ad acciaio inossidabile attingendo da una vasca dove avviene la separazione delle impurità più pesanti e poi attraverso un filtro meccanico per il filtraggio delle impurità più minuscole.
La temperatura del bagno può essere controllata (riscaldo elettronico e raffreddamento ad aria può far parte del sistema delle condotte). Volume del liquido è di circa 60 Litri.
Viene usato per ridurre la perdita del liquido pulente nella vasca con pulizia finale in acqua DI.
Questo riduce notevolmente i costi di gestione. Mediante l'utilizzo di questa vasca la vita dei filtri per acqua DI viene allungata rispetto al normale sgocciolamento.
Questo modulo è molto simile al modulo pulizia spray, ma normalmente utilizza acqua comune o riutilizza dell'acqua DI in eccesso dal modulo acqua DI.
Di tanto in tanto, quando serve l'acqua verrà sostituita.
Viene usato per agenti pulenti a base d'acqua o infiammabili (solventi ecologici - fluidi infiammabili di 3° classe).
La vasca ha un volume di 60 lt. E' dotato di un sistema di scarico vapori integrato nel piano superiore.
Per mezzo del suo ridotto ingombro del segmento US (UltraSonico) in uno od entrambi i lati, possiede un'efficienza di pulizia addizionale grazie appunto all'effetto del campo ultrasonico.
L'intensità del campo US è controllato. Il generatore di US assicura una buona uniformità dell'energia lungo la vasca grazie alla variazione di frequenza.
Il generatore possiede una funzione di de-gas. A seconda dell'agente pulente utilizzato, sotto riportato abbiamo differenti sistemi di circolazione:
1) Per solventi: Filtraggio meccanico
2) Per agenti a Microemulsione (MPC ® ): Vengono applicati decantazione e 2 passaggi di filtraggio meccanico per la pulizia o rigenerazione dell'agente pulente.
Entrambi le configurazioni sono equipaggiate di pompa centrifuga (per solventi una pompa ad accoppiamento magnetico), riscaldatore elettrico e raffreddamento ad aria per la stabilizzazione della temperatura della vasca.

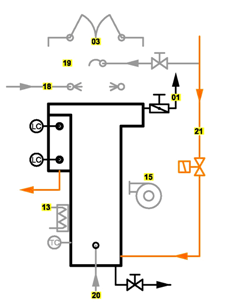

Viene utilizzato per lo sciacquo mediante acqua normale o solvente. La vasca ha una capacità di 60 lt.
Il modulo standard non ha pompa di circolazione. Il modulo sciacquo ha un ingresso per l'acqua controllato da un valvola elettrica ed un continuo recupero del liquido in eccesso.
Esistono due versioni del modulo:
Agitazione US con emettitori integrati lungo una parete della vasca (a ciclo chiusa) con sciacquo a cascata (linee più grandi).
Agitazione US, ciclo aperto (ingresso acqua controllato mediante valvola elettrica).
In assenza di emettitore US, l'agitazione viene assicurata da bolle d'aria generate da un compressore a membrana.
Viene usato per agenti pulenti a base d'acqua o infiammabili (solventi ecologici - fluidi infiammabili di 3° classe).
La vasca ha un volume di 60 lt. E' dotato di un sistema di scarico vapori integrato nel piano superiore.
Per mezzo del suo ridotto ingombro del segmento US (UltraSonico) in uno od entrambi i lati, possiede un'efficienza di pulizia addizionale grazie appunto all'effetto del campo ultrasonico.
L'intensità del campo US è controllato. Il generatore di US assicura una buona uniformità dell'energia lungo la vasca grazie alla variazione di frequenza.
Il generatore possiede una funzione di de-gas. A seconda dell'agente pulente utilizzato, sotto riportato abbiamo differenti sistemi di circolazione:
1) Per solventi: Filtraggio meccanico
2) Per agenti a Microemulsione (MPC ® ): Vengono applicati decantazione e 2 passaggi di filtraggio meccanico per la pulizia o rigenerazione dell'agente pulente.
Entrambi le configurazioni sono equipaggiate di pompa centrifuga (per solventi una pompa ad accoppiamento magnetico), riscaldatore elettrico e raffreddamento ad aria per la stabilizzazione della temperatura della vasca.

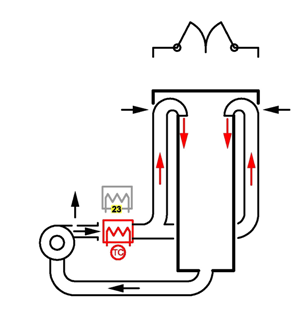

L'asciugature delle parti viene effettuata da un flusso d'aria riscaldato in un ciclo semi-chiuso.
La temperatura massima dell'aria e di 100°C. L'aria viene soffiata all'interno del modulo dalla parte superiore della camera d'asciugatura.
Come opzione e possibile installare un micro-filtro per l'aria.

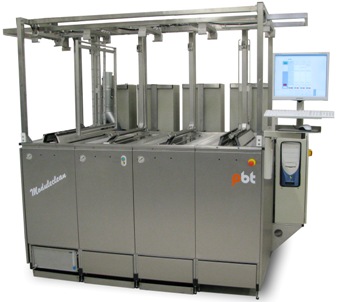

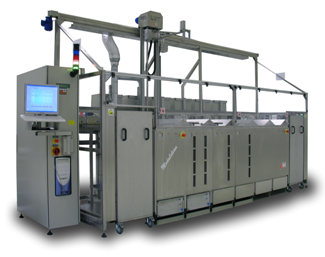

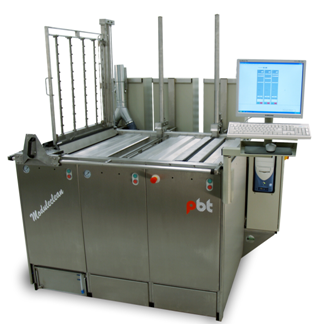

Alcune possibili Configurazioni
