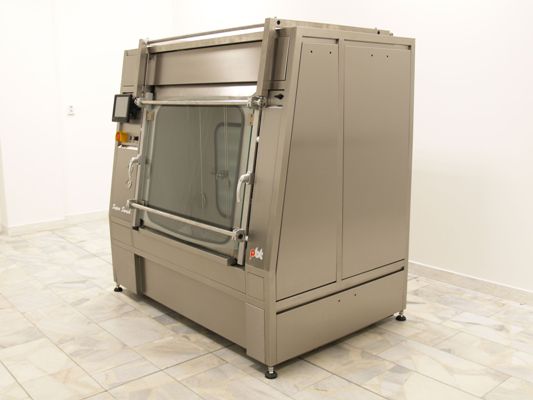

Lavatelai SUPERSWASH, sistema automatico di pulizia spray per lamine, errori di stampa e residui di flussante

La perfetta pulizia delle lamine è uno dei parametri fondamentali per una stampa serigrafica di qualità. L'ostruzione, anche parziale, delle aperture può portare a seri problemi di stampa, che incidono sulla qualità dell'intero processo di assemblaggio. La crescente richiesta di una stampa di qualità per es. per BGA, QFP, CSP e altri tipi di componenti, richiede un efficiente processo di pulizia, che non sia dipendente dall'operatore.
Normalmente può essere rischioso pulire schede con errori di stampa e schede con residui di flussante con la stessa attrezzatura. La SuperSwash invece può farlo perfettamente!

SUPERSWASH è un sistema di pulizia spray controllato da computer e progettato per la pulizia di:

● Lamine
● Telai
● Pump-Prints e Lamine Veridot
● Errori di stampa
● Utensili per saldatura

da:

● Pasta saldante
● Colla per SMD
● Residui di flussante



* Progettata per l'utilizzo di agenti pulenti non-infiammabili specialmente per i Micro-phase cleaners (MPC)
* Rigenerazione efficiente dell'agente pulente all'interno della macchina
* Drastica riduzione del prodotto chimico usato per la pulizia grazie ad un innovativo design della vasca di lavaggio e del sistema spray
* Scarico dei vapori controllato da PC e recupero della nebulizzazione per minimizzare le eventuali perdite di prodotto pulente
* Monitoraggio efficace del processo tramite l'oblò frontale e la retroilluminazione della vasca
* Range dell'area di lavaggio (spray), risciacquo e asciugatura programmabili
* Temperatura della soluzione pulente impostabile fino a 60°C
* Temperatura di asciugatura impostabile fino a 110°C
* Sistema completamente chiuso con deionizzatore integrato e misuratore di contaminazione già a partire dalla configurazione base (esclusa Super Swash I)
* Design ergonomico per una migliore operatività
* Optional: risciacquo in due fasi per grandi volumi
* Optional: utensile pneumatico per una veloce pulizia delle lamine PUMP print
* Optional: ventola di aspirazione integrata nel sistema
* Tutti i parametri si controllano da un PC con WINDOWS XP e schermo touchscreen
* Processo interamente programmabile con password di protezione e libreria dedicata
* Possibilità di salvare il log di tutti i parametri caratteristici del processo (possibile la tracciatura completa del processo)

SuperSwash I     lavaggio, asciugatura

SuperSwash I  lavaggio, risciacquo con acqua da rete idrica a perdere, asciugatura

SuperSwash II lavaggio, risciacquo con acqua deionizzata, asciugatura

SuperSwash II-R  lavaggio, risciacquo con acqua da rete idrica a perdere, risciacquo con acqua DI, asciugatura

SuperSwash III-R  lavaggio, risciacquo e pre-risciacquo con acqua deionizzata, asciugatura

L'uso e la programmazione della macchina è molto intuitivo e non necessita di alcuna formazione particolare.
Tutti i programmi e le funzioni di manutenzione sono protette da passwords.

Guarda le caratteristiche teniche della macchina
