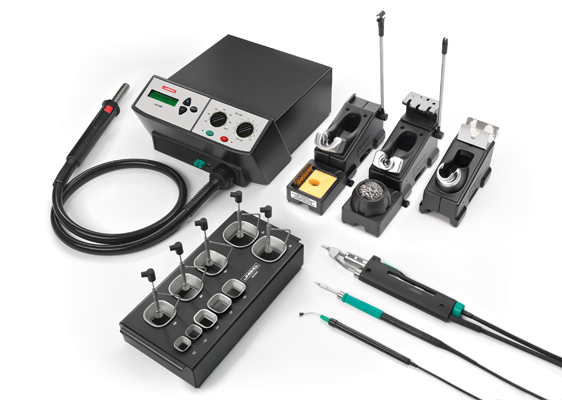

Stazione digitale di riparazione multifunzione AM-2A
Stazione di riparazione di circuiti con componenti ad inserzione e SMD. E' composta da 4 moduli che consentono realizzare le principali operazioni di riparazione:
· Aria calda per la dissaldatura di componenti SMD, di qualsiasi dimensione. Utilizza il sistema esclusivo JBC di protettori- estrattori ed aria calda realizzando la dissaldatura in modo rapido e pulito, concentrando il calore sul componente da dissaldare, proteggendo allo stesso tempo il resto del circuito. Si può dissaldare un integrato SMD di medie dimensioni in meno di 20 secondi senza danneggiare il componente o rovinare il circuito stampato
· Dissaldatura di componenti ad inserzione e pulizia dei pads nella dissaldatura di SMT. Per realizzare questa funzione la stazione dispone del dissaldatore DR-A, con pompa di aspirazione incorporata.
· Posizionatore stilo con aspirazione per collocare componenti.
· Saldatura di tutti i tipi di componenti, con velocità di risposta, potenza e recupero della temperatura della serie Advanced. Si può collegare uno stilo Advanced T210 o T245.
CARATTERISTICHE AM-2A:
- Potenza 1100 W.
- Potenza massima saldatore 50 W.
- Potenza massima dissaldatore 75 W.
- Potenza elemento riscaldante 1000 W.
- Selezione della temperatura saldante: 100- 450 oc.
- Selezione della temperatura dissaldante: 100- 450 oc.
- Selezione della temperatura aria calda: 150-450°C.
- Regolazione del flusso dell'aria: 6-45 I/min.
- Pompa di aspirazione per trattenere i CI.
- Pannello dell'unità di controllo antistatico "skin effect".
- Peso del sistema completo 19 kg
LE STAZIONI SI FORNISCONO CON:
- Unità di controllo con elemento riscaldante 900 W.
- Saldatore T245-A
- Dissaldatore DR-A
- Posizionatore T260-A
- 1 punta per saldatore C245-003
- 1 punta per dissaldatore C560-003
- Supporto estrattori composto da: 5 estrattori, 5 protettori e 2 treppiedi.
- Supporti per il saldatore, dissaldatore ed elemento riscaldante.
- Kit di manutenzione e accessori.
- Cartucce C245
- Cartucce C560
