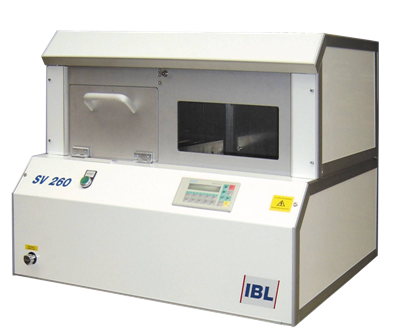

Sistema Vapour Phase SV 260
Questo sistema è stato sviluppato per i clienti che utilizzano la saldatura a Reflow Condensation per piccole produzioni o attività di riparazione. Il sistema SV 260 fa parte della linea "Economy" . L'intero processo di saldatura viene gestito da un controllore programmabile in grado di salvare fino a 100 programmi. Il processo può essere gestito anche manualmente con la possibilità di interromperlo in qualsiasi momento.
Grazie ad un design compatto, la macchina opera come una doppia camera che ne permette l'utilizzo in modo ergonomico. Il sistema separa nelle due camere il Vapour Phase dal conseguente processo di raffreddamento.
Il design della camera di raffreddamento con gli scambiatori di calore al suo interno minimizza la dispersione del fluido e mantiene bassi i costi di esercizio.
La macchina è pronta per l'uso dopo soltanto 15 minuti.
Specifiche
- Separazione automatica delle camere
- Finestra di osservazione della camera di processo
- Illuminazione integrata dell'area di saldatura
- Monitoraggio della temperatura dell'acqua di raffreddamento
- Controllo della temperatura della superficie riscaldata tramite termocoppie
- Controllo del livello del Vapour
- Camera di raffreddamento
- Indicatore automatico del livello del fluido
- Memorizzazione dei programmi
- Scambiatore di calore integrato per ridurre al minimo le dispersioni del fluido
- Parzializzazione dei riscaldatori per la riduzione dei consumi
- Sistema di convogliazione privo di manutenzione (Registrato)
- Sistema automatico di saldatura
Data tecnici:
760 mm
710 mm
600 mm
50 kg
300 x 260 x 80 mm
3kg
1/2"
1,8 kW
0,8 kWh
230 VAC, 2 kW
16A, type "gL" or "C"
Lunghezza
Larghezza
Altezza
Peso (approssimativo)
Dimensione massima PCB
Carico liquido (min)
Connessione acqua
Capacità max riscaldamento dell'agente riscaldante
Consumo
Alimentazione
Fusibile principale
