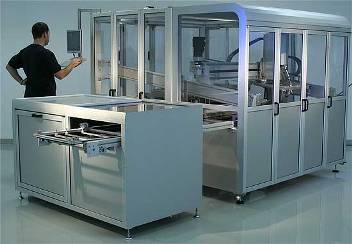

Saldatrice selettiva in-line ELS 4.2

La saldatrice selettiva ELS 4.2 di INERTEC è stata costruita per consentire la saldatura di schede non saldabili con le saldatrici ad onda tradizionale o dove l' operatore non riesce a garantire l' adeguata qualità o economicità del lavoro. La macchina può essere fornita batch, con uscita dallo stesso lato dell' ingresso scheda o in linea. Può saldare schede fino a 460 x 460 mm. ed è predisposta per lavorare con tutti i tipi di leghe, sia con che senza piombo, infatti tutte le parti che entrano in contatto con la lega saldante vengono accuratamente rivestite con materiale ceramico che ne impedisce il deterioramento.

Grazie ad una solida costruzione dell'unità di saldatura e del sistema di movimentazione X-Y, possono essere processate schede di peso e dimensioni rilevanti.

La ELS 4.2 può essere equipaggiata con sistemi di flussatura a spray o a micro-drop, sia inseriti all' interno della macchina che in una apposita stazione di flussaggio esterna x-y indipendente per consentire una maggiore velocità di processo. Inoltre, è disponibile su richiesta, un sistema di tracciabilità che memorizza i i dati della quantità di flussante usato "spruzzo per spruzzo" in modo di potere garantire al massimo la qualità e ripetibilità del processo.

Il preriscaldamento può essere IR, a lampade pulsanti o ad aria ed è posizionato lungo il convogliatore, inoltre è possibile aggiungere ad ogni mini onda un preriscaldamento supplementare all' azoto che accompagna lo stagno verso la scheda per aumentare il riscaldamento locale del giunto o eliminare il preriscaldo sulle schede con componenti delicati (display, led ecc...).

Grande versatilità ha la zona di saldatura della macchina in quanto può essere equipaggiata con due differenti crogioli per molteplici applicazioni, quali, ad esempio, la saldatura con due leghe differenti. E' inoltre possibile attrezzare un crogiolo con una onda in grado di saldare anche schede con SMD di larghezza fino a 410 mm. e l' altro con delle mini onde (fino a 5 diverse) che possono lavorare sia simultaneamente (per schede multiplate) sia una alla volta con diametri di onda diversi per potere saldare sia punti critici che connettori in una unica passata. La distanza di queste mini onde è regolabile, rendendo, quindi, la macchina molto flessibile ed economica ad ogni cambio di produzione.

La movimentazione viene garantita da un preciso x-y (con rotazione opzionale) e da gripper automatiche per schede nude o montate su pallet. Ogni singolo parametro è programmabile, e la programmazione è estremamente semplificata dal software off-line. Infatti basta scannerizzare la scheda e caricarla sul software macchina e con un semplice "drug and draw" è possibile programmare e simulare il processo controllando ad esempio, che il diametro dell' ugello scelto non vada a toccare anche componenti vicini a quelli da saldare.

La macchina lavora collegata all' azoto (possiamo fornire anche piccoli generatori di azoto dedicati) per garantire saldature pulite e la non otturazione delle mini onde. Una efficace telecamera consente di visualizzare tutto il processo di saldatura.

Sono inoltre possibili personalizzazioni e customizzazioni della macchina su richieste del cliente.
