Le efficienti produzioni di oggi necessitano di macchine estremamente flessibili, per potere montare una grande varietà di componenti con una elevata accuratezza per un lungo periodo, ma anche molto rapide nei cambi di produzione, senza lunghi tempi di set up.
La serie FLX, prodotta e sviluppata da Essemtec particolarmente per questo tipo di produzioni, garantisce una grande precisione di posizionamento grazie alla sua robusta struttura meccanica e al suo sistema di controllo a loop chiuso.

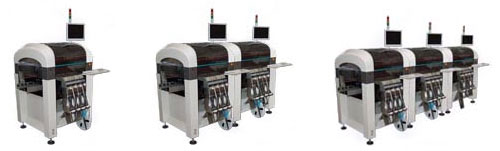

La serie FLX si compone di 3 modelli, che possono anche essere up-gradati anche in un secondo momento. Si parte dalla FLX2011 (che può essere sia stand-alone che in linea) da 6.000 comp/ora e 190 o 310 feeders intelligenti, e si prosegue con la FLX2021 (sostanzialmente due celle della 2010 unite che consento di montare 12.000 componenti ora e alloggiare fino a 320 feeders intelligenti).
Con questa configurazione si presenta come la macchina più flessibile in assoluto del mercato potendo sia montare in linea, che sdoppiarsi e trasformarsi di fatto in due macchine distinte dove quella di sinistra monta una scheda e quella di destra ne monta un' altra.
Segue la FLX 2031 (tre celle unite in linea) che consente di montare fino a 18.000 comp/ora e alloggiare fino a 480 feeders intelligenti. Il sistema di centraggio è doppio, sia laser che permette il montaggio dei componenti dallo 0402 fino al componente di 33 x 33 mm di lato, sia ottico che consente di montare dallo 0201 al 50x50 passo 0,3 mm. Con il nuovo software EasyPlacer 7.0 e i nuovi caricatori dedicati le P&P della serie FLX sono inoltre in grado di montare DIE, BGA, Metal Domes, componenti con altezza fino a 15 mm. e con bit speciali anche Leds in tradizionale.
Infine, la nuova Pick&Place di Essemtec FLX 2011-BLV è ideale sia per il montaggio di prototipi che per produzioni di serie. La macchina tipo-batch, rispetto ai sistemi senza convogliatore, è più veloce nello scarico/carico di PCB. Il sistema batch gestisce i PCB in automatico come i sistemi in-line però offre il 50% in più di caricatori. E' inoltre capace di processare componenti dallo 01005 ai QFP 50x50 mm. e PCB di dimensioni fino a 780x600 mm. FLX 2011-BLV è stata creata per coloro che richiedono una capacità maggiore di caricatori rispetto a quanto possono offrire i sistemi in-line, ma nello spesso tempo preferiscono la convenienza di un sistema automatico di trasporto. La soluzione è un sistema batch con il convogliatore da un lato. Il PCB è posizionato manualmente o automaticamente sul convogliatore e trasportato all'interno della macchina e viene allineato automaticamente grazie alla lettura dei fiducials. Dopo il montaggio il PCB viene trasportato fuori nello stesso lato della macchina e inserito automaticamente nell' automazione (se presente).
In un sistema di tipo batch ci sono tre lati della p&p disponibili per l' alloggiamento dei caricatori, permettendo così il 50% di capacità in più rispetto a quanto si può avere con un sistema in-line. Come risultato, l'FLX2011-BLV può tenere fino a 225 componenti contemporaneamente. I vantaggi di una macchina tipo batch rispetto ad una macchina stand-alone sono evidenti quando si processano medio-grandi quantità di PCB. Non è necessario aprire e chiudere il coperchio della macchina ogni volta che si caricano i PCB, e con l'aiuto del convogliatore la loro movimentazione è più veloce e sicura. Per rendere completamente automatico il processo è possibile abbinare alla p&p un modulo di carico/scarico combinato.
Per la gestione delle FLX è stato scelto come software di gestione il semplice, affidabile e diffuso Windows. Questo ambiente di lavoro conosciuto da tutti permette di importare i dati da qualsiasi CAD e di programmare la macchina con estrema semplicità. Tutte le informazioni del programma sono immediatamente disponibili su una unica schermata, senza perdite di tempo in menu e sotto-menu vari. I tempi di apprendistato sono di poche ore anche con operatori non esperti di montaggi o con poca famigliarità con i computer. Per eliminare i tempi di set up la serie FLX può alloggiare fino a 480 caricatori e montare schede fino a 780 x 600 mm.
Tutti i caricatori sono dotati di "intelligenza", il che significa che i componenti sono automaticamente riconosciuti dalla macchina e che non necessitano di essere riposizionati ad ogni set up. Prima dell' inizio della nuova produzione la macchina verifica l' eventuale mancanza dei componenti da montare. Inoltre ogni caricatore è dotatato di un codice a barre in modo di garantire set-up assolutamente privi di errori e di perdite di tempo.
Una grande varietà di optionals possono essere integrati alla macchina, alcuni dei più interessanti sono i sistemi di dosatura in automatico di crema e colla (anche in versione con valvola volumetrica) CLM901/902, la conversione dei dati di programmazione macchina da qualsiasi CAD, il software di programmazione off-line e uno speciale software che consente la programmazione e un' unico attrezzaggio per tutta la settimana lavorativa. Tutti gli optionals possono essere montati in un secondo momento per garantire la massima resa dell' investimento fatto.
Le macchine della Serie FLX sono sistemi flessibili che garantiscono soluzioni avanzate. Le macchine processano tutti i tipi di componenti ( chip, QFP, BGA, ecc.) di tutte le misure ( da 01005 fino a 50x50 mm.) e di tutte le tipologie ( nastri, stecche, vassoi, componenti speciali). Le macchine usano l'allineamento ottico della Cognex. Per questo motivo, anche un QFP di passo 0,3 mm. può essere posizionato con precisione. La velocità della macchina è 6000 comp/ora ed il sistema può processare PCB fino a 780x600 mm ( 30.7x23.6")
Le Serie FLX offrono diverse opzioni utili, quali, ad esempio, dispensatore di colla e pasta (in fase di prototipatura diminuisce i costi delle schede e aumenta la flessibilità), il pacchetto software MIS (offre gli strumenti per la pianificazione della produzione, assicura la qualità e l'ottimizzazione del caricatore ed il controllo e la gestione dello stock). E' possibile inoltre il collegamento ad un sistema esistente ERP.
Tutte le macchine Essemtec possono inoltre ricevere assistenza on-line collegandole al web. Interessante inoltre, il programma salva-investimento: nel caso che le necessità di produzione cambiano nel tempo, Essemtec garantisce un prezzo equo di rientro per la macchina usata, in base agli anni trascorsi, in cambio di un nuovo equipaggiamento più produttivo. I programmi di assemblaggio esistenti possono essere ugualmente usati in quanto i software delle varie macchine sono uguali.
Per maggiori informazioni contattateci, oppure consultate le pagine riguardanti le macchine proposte.
