Essemtec - leader mondiale di linee SMD per produzioni medio piccole ad alta flessibilità - ancora una volta lancia sul mercato una macchina innovativa:

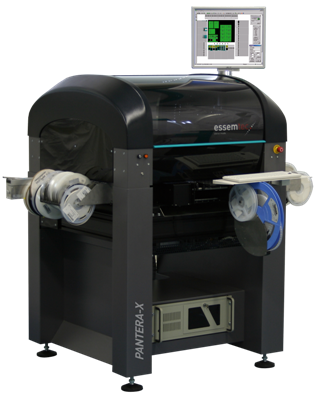

La nuova Pick & Place PANTERA- XV è il risultato dell'unione di successo di due macchine pick & place, tra la ormai conosciuta FLX2010 e la CSM7100-V.
Il nuovo marchio PANTERA-XV abbina le caratteristiche migliori di entrambe le macchine: alta precisione e velocità, vasta gamma di componenti, affidabilità, basso costo di manutenzione, tempi brevi di programmazione/cambio produzione e ottimo rapporto qualità prezzo.
La macchina è ideale per una veloce NPI ( new product introduction) e per piccole e medie aziende che necessitano di alta qualità e flessibilità di produzione.
La nuova PANTERA-XV posiziona l'intera gamma di componenti da 0201 fino a 50x50 mm QFP con passo fino a 0,4mm ( 16 mil.). Per schede complesse e per tempi brevi di cambio di produzione, la macchina offre un'alta capacità di feeder ( fino a 108) in uno spazio piccolissimo di solo 1 mt. quadrato. Velocità 4.500 componenti/ora.
Tutti i caricatori e le basi sono intelligenti. Questo significa che la macchina li identifica in qualsiasi posto della macchina loro si trovassero. Quindi è garantito un cambio di caricatori veloce e senza errori. E più ancora, i caricatori sono motorizzati e programmabili per una grande precisione di prelievo.
La costruzione robusta della macchina abbinata alla movimentazione controllata con encoder garantiscono una risoluzione di 1 micron. Questo garantisce una elevata precisione di posizionamento. Tutti i componenti sono allineati attraverso il sistema di centraggio laser per i componenti standard e ottico per i componenti fino allo 0201 o i BGA e i Fine-Pitch.
La macchina PANTERA-XV può essere attrezzata con un dispensatore di colla o pasta saldante (anche volumetrico), un flessibile supporto magnetico per PCB, e con tante altre opzioni per adattare la p&p alle esigenze di produzione richieste.
La meccanica Svizzera, abbinata ad un software semplice e intuitivo, permettono applicazioni rapide, un semplice utilizzo ed un'estrema precisione di montaggio.
Il software è basato sulla piattaforma della nuova serie FLX, Pick & Place che vanta già più di 1000 installazioni nel mondo, e consente il traferimento dei programmi da una macchina all' altra.
La Pantera utilizza inoltre lo stesso convertitore di dati CAD di tutte le macchine P&P di Essemtec.
Il sistema è integrato in una robusta base di appoggio.
Per ricevere ulteriori informazioni non esitate a contattarci.
