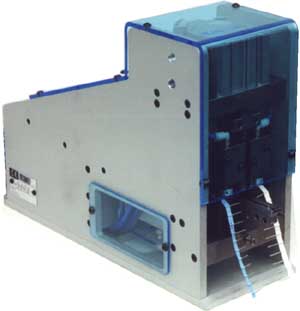

Il modello SP22 è realizzato per piegare e/o formare componenti assiali nastrati, posizionandoli in modo tale da poter essere prelevati dalle pinze di un Robot.
Il ciclo di lavoro prevede l'avanzamento del nastro di 5 o 10mm a seconda del passo di nastratura, la forma se richiesta, il taglio e la piegatura e, come ultima operazione, il posizionamento del componente completamente lavorato, in un punto preciso su un apposito binario.
IL TEMPO NECESSARIO PER UN CICLO COMPLETO DI LAVORO E' DI CIRCA 3 SECONDI.
Non appena la pinza del Robot ha effettuato il prelievo, la macchina riceve il comando per la lavorazione di un altro componente e così via.
Durante le fasi di taglio e piega i reofori del componente restano bloccati a destra e a sinistra del corpo per eliminare la possibilità di tensioni o stress che possano danneggiare il componente.
La corretta esecuzione delle corse di tutti i cilindri viene controllata da sensori magnetici posti sui cilindri stessi. Il Modello SP22 può essere fornito in 2 versioni: la prima, meccanicamente funzionante, completa di cilindri pneumatici, ma senza impianto elettronico e pneumatico a carico dell'utilizzatore.
Nella seconda versione la macchina viene fornita completa di tutti gli impianti e necessita solamente di un segnale dal Robot, subito dopo il prelevamento del componente, per iniziare il ciclo successivo. Il modello SP22 è predisposto per la realizzazione di un'unica forma con quote e dimensioni stabilite insieme al cliente all'atto della richiesta di offerta e/o conferma d'ordine. Le quote potranno essere modificate successivamente con la sostituzione di alcune parti meccaniche.
