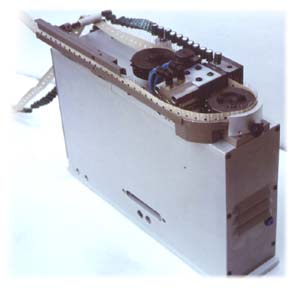

Il modello SP21 è un alimentatore di componenti radiali nastrati.
Il suo scopo è quello di posizionare un componente alla volta in un punto fisso, in modo che questo possa essere prelevato dalle pinze di un Robot, partendo dalla bobina.
Il ciclo di lavoro consiste nell'avanzamento del nastro di 12,7mm, nel bloccaggio del reoforo tra il corpo ed il punto di lavoro, taglio e formatura, se richiesta.
IL TEMPO NECESSARIO PER L'ESECUZIONE DI UN CICLO DI LAVORO COMPLETO E' DI CIRCA 2,5 SECONDI.
Dopo la fase di taglio e forma, il componente viene trattenuto dalle matrici fino a quando il Robot non ha afferrato il componente, o sul corpo o sui reofori, ed inviato un segnale alla macchina.
Appena le matrici si aprono, il Robot può prelevare il componente per l'inserimento sulla scheda e dare un segnale alla macchina per la preparazione di un nuovo componente. La corretta esecuzione delle corse di tutti i cilindri viene controllata da sensori magnetici posti sui cilindri stessi.
Il modello SP21 può essere fornito in due versioni: la prima, meccanicamente funzionante, completa di cilindri pneumatici, ma senza impianto elettronico e pneumatico, i quali sono a carico dell'utilizzatore. Nella seconda versione la macchina viene fornita complete di tutti gli impianti e necessita solamente di un segnale dal Robot, subito dopo il prelevamento del componente, per iniziare il ciclo successivo.
Il Modello SP21 è predisposto per la realizzazione di un'unica preformatura con quote e dimensioni stabilite insieme al cliente all'atto della conferma dell'ordine. Tali quote possono essere modificate successivamente con la sostituzione di alcune parti meccaniche.
